ОПИСАНИЕ

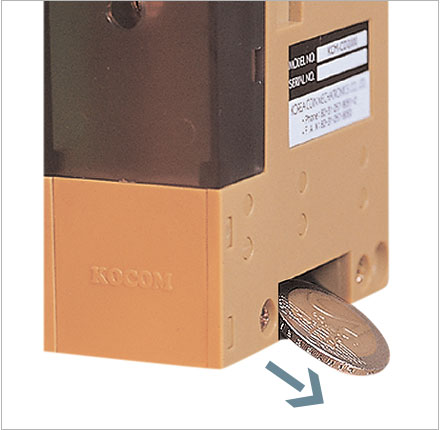

Малогабаритный монетовозвратный механизм ACCUSORTER KCM-CD2000 предназначен для накапливания монет и их сброса по команде управляющего устройства.
Диспенсер может подключаться к монетоприемникам производства компании K.COM для увеличения запаса монет на сдачу в торговых автоматах.
| ПАРАМЕТР | ОПИСАНИЕ |
| Питание: | +5В, +24В постоянного тока |
| Размер: | 39 х 82 х 355 мм |
| Рабочая температура: | От -15С до +55С |
| Вес: | Приблизительно 500 г. |
Загрузить спецификацию изделия.
ENG
Для просмотра необходим
Acrobat Reader.
| Цена: | 65 USD |
ФУНКЦИИ
- Большая емкость при компактной конструкции;
- При переполнении диспенсера монеты сбрасываются в денежный ящик;
- Сенсор отсутствия/наличия монет;
- Возможность подключения до четырех диспенсеров к монетоприемникам KCM-M2500 и KCM-S2500;
- Возможность подключения до четырех диспенсеров к компьютеру по протоколу RS-232 через интерфейсную плату KAC-7600;
- Возможность выбора направления сброса монет: влево, вправо или вертикально вниз.
СПЕЦИФИКАЦИЯ
Допустимый диаметр монет: от 20 до 28.5 мм;
Допустимая толщина монет: от 1.2 до 3.4 мм;
Интерфейс: параллельный;
Допустимый объём загружаемых монет:
- 5 руб.– 156 шт.
- 2 руб.– 156 шт.
- 1 руб.– 198 шт.
Количество монет, при котором срабатывает сенсор наличия/отсутствия сдачи:
- 5 руб. - 12 шт.
- 2 руб. - 12 шт.
- 1 руб. - 14 шт.
Скорость выдачи монет: 1.76 штук в секунду.
СХЕМЫ ДВИЖЕНИЯ МОНЕТ
Движение принятых монет
| Движение монет при переполнении
|
Движение отвергнутых монет
|
|
РАЗЪЕМ ПОДКЛЮЧЕНИЯ JST XLR-08V
PIN NO | INPUT/OUTPUT | DESCRIPTION | REMARK |
1 | I | +24VDC | +23V~+25V |
2 | I | +5VDC | +4,8V~+5,2V |
3 | O | GND | |
4 | I | Operating motor (TTL) | EN |
5 | O | Signal of coin ejection | PULSE (TTL) |
6 | O | Signal of sensoring for change | GHANGE (TTL) |
7 | O | Membrain SW signal | Not used |
8 | − | − | Not used |
ЧЕРТЕЖ
Фронтальный вид | Вид справа | Вид сзади |
 |  |  |
